2.譯碼器-普通譯碼器

這裡用3線-8線譯碼器做講解。

所謂3線-8線譯碼器是一個能夠將3位二進製數分解為8鍾信號的電路。

相當於編碼的逆過程，類似於把二進製程式碼變成十進製的信號。

真值表和邏輯關係式子如下：

對了!大家不要覺得上面那個表有多複雜，我只是吧所有的輸出項寫到一起了，如果你們覺得閱讀困難，可以像這樣，在閱讀任何一個輸出(比如上面的y5)時，把其他的輸出遮住。這樣看就變成這樣：

一目了然了對不對!

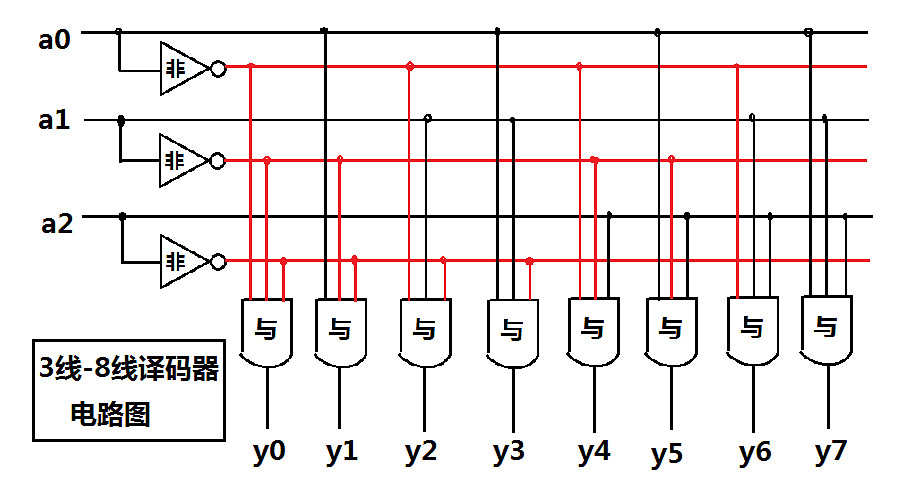

由我們的邏輯關係式子，得到電路圖：

連好電路之後，就大功告成了!
