組合邏輯電路，編碼器和譯碼器

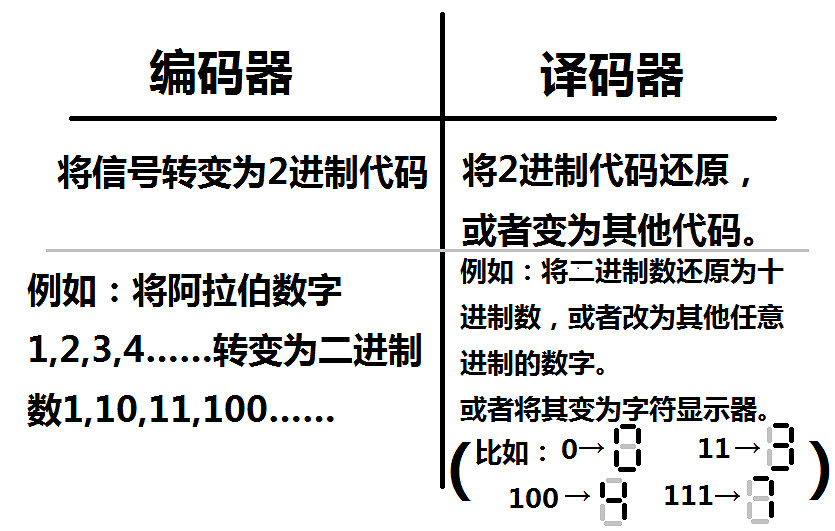

什麽叫編碼器什麽叫譯碼器，這裡有個表格，大家先看一看吧。

1.編碼器

編碼器是將其他程式碼變成二進製程式碼的邏輯電路。

這裡將以2位二進製數編碼器作為實例來講解。

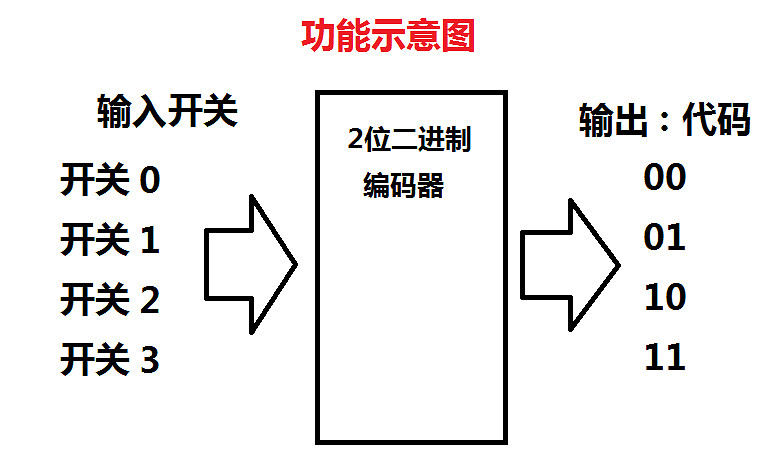

2位的二進製數可以表示00,01,10,11這4個數，這個編碼器的功能如下圖：

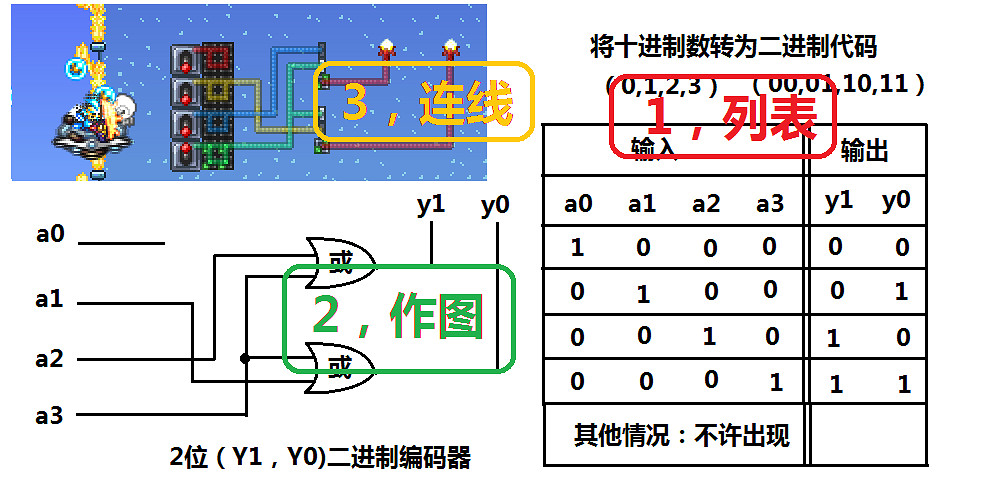

我們還是按照上面的方法，做出相應的輸入輸出表，打草稿，然後連線，完成電路。

還有寫邏輯關係式，這裡y1=a2+a3，y0=a1+a3。

這就是最後的結果啦，因為我們的輸出只有4種組合，為了保證精確的編碼，輸入的組合也應該只有4種，其他的輸入情況的不允許出現的。

這也是是這個電路的缺點，為了彌補這個缺點我們還有 “優先編碼器” 的方案，不過這個作為課外的知識了，有興趣的同學可以自己查閱相關資料來學習。
