3.譯碼器-7段顯示譯碼器

這就是重點中的重點了!裝比的話它是必不可少的!

先來解釋一下。什麽是7段顯示譯碼器。

大家應該戴過電子手表吧?沒戴過也總該見過吧?

電子手表上面顯示的數字，是用7段短線來表示的。

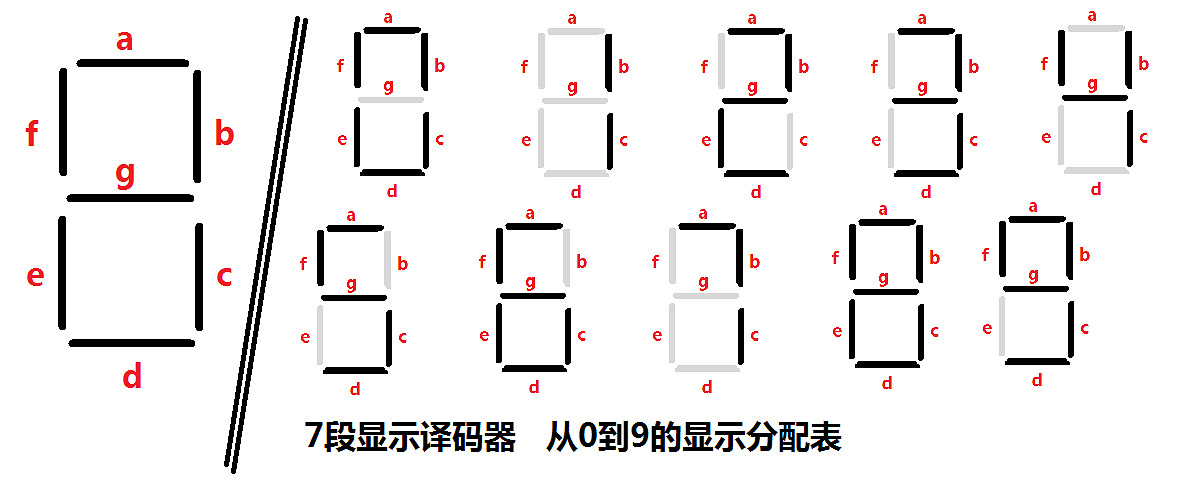

這7段短線我們現在來給他編個號，來方便我們的進一步說明，先順時針畫個圈，標上abcdef，最後中間的短線標記g。

現在羅列從0到9的顯示分配。因為這裡很重要，所以我會講的很詳細的。希望大家要學會哦。

因為可以顯示至少10個數字，輸入的二進製數至少要有4位，這樣才能保證滿足要求。

如果只有3位的二進製數，從000到111總共，才8個，是不足以表示從0到9這10個數字的。

輸入端有4位二進製數(4個開關)的話，從0000到1111，有16個數字，足以滿足要求，那麽我們取前10個來進行設定。

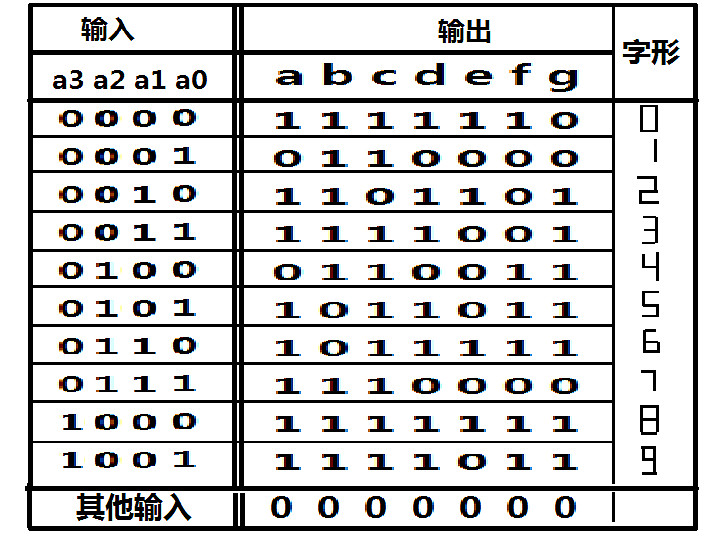

那麽，老規矩，列表。

表格如下：

下一步是列式，稍微有些麻煩的一步。

計算過程省略，你們不會想看的。

那麽，這就是邏輯關係式：

有了關係式，下一步就是接線路了。
