D觸發器

1.波形圖

在介紹觸發器之前呢，我想先給大家普及一下波形圖的概念。

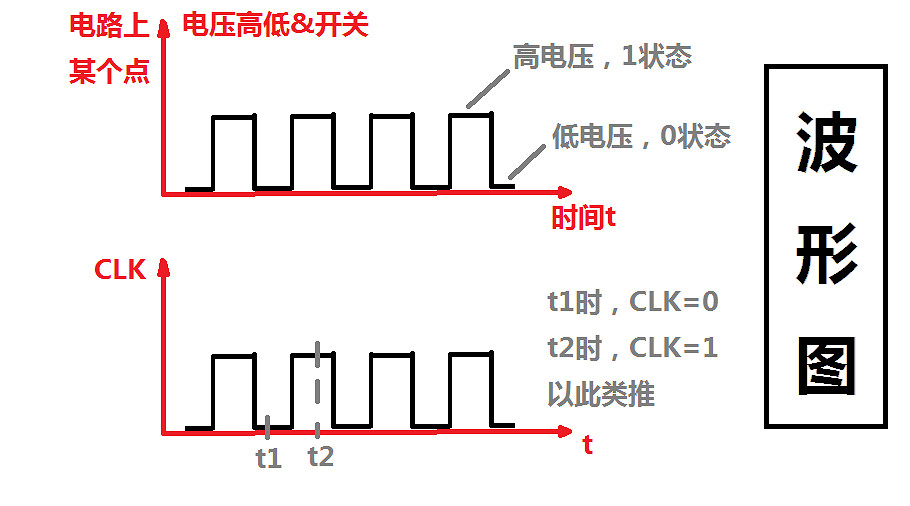

波形圖就是表示電路上面某個點的電壓隨時間改變的坐標圖。

如下所示：

同時，現在我們用高電壓表示該點在此時為1，低電壓表示該點在此時為0。

2.D觸發器

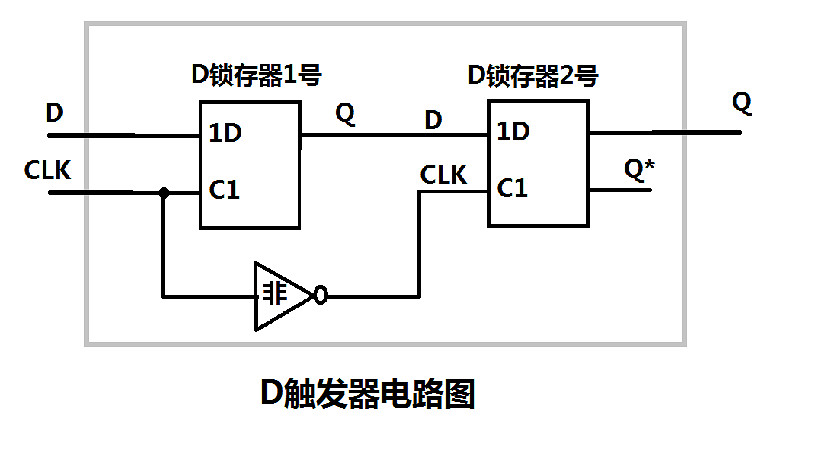

用兩個D鎖存器這樣連，就有了D觸發器。

D觸發器的功能：

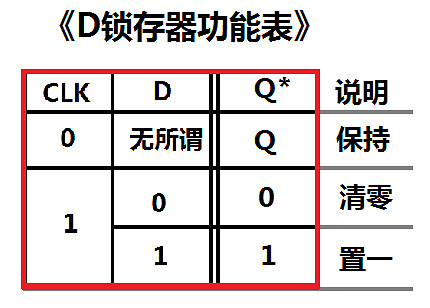

D觸發器是由D鎖存器構成的，D鎖存器的功能還記得麽？

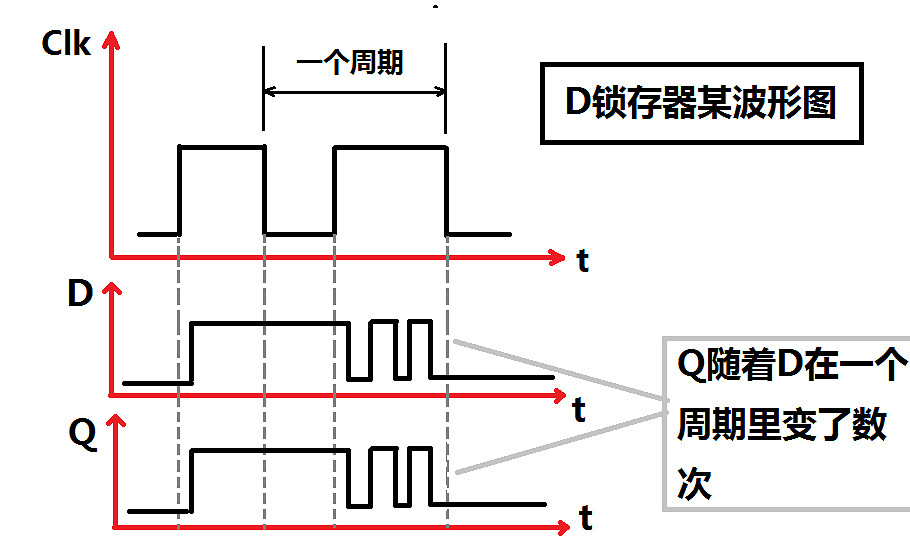

D鎖存器在Clk=1的這段時間裡，D輸入端怎麽變，輸出端Q就怎麽變。

但是，一般我們更樂意看到，在Clk由0變1又由1變回0的這個周期裡，輸出Q頂多只能變一次。

一個周期變一次是我們人為的一種要求，D觸發器便是為了滿足這種要求而誕生的。

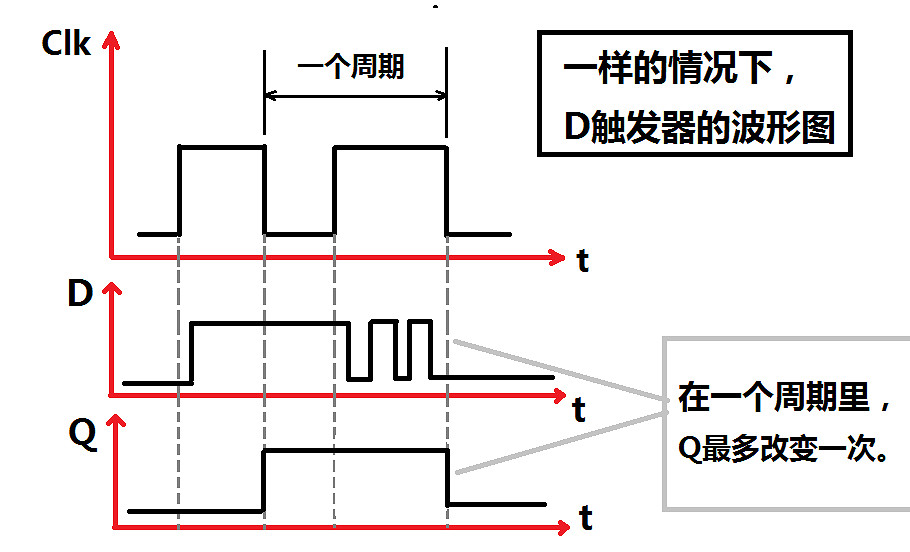

在一樣的情況下，D觸發器的波形圖是這樣的。
